Triade Pro Maxi blinde plankdrager
Triade Pro Maxi blinde plankdrager

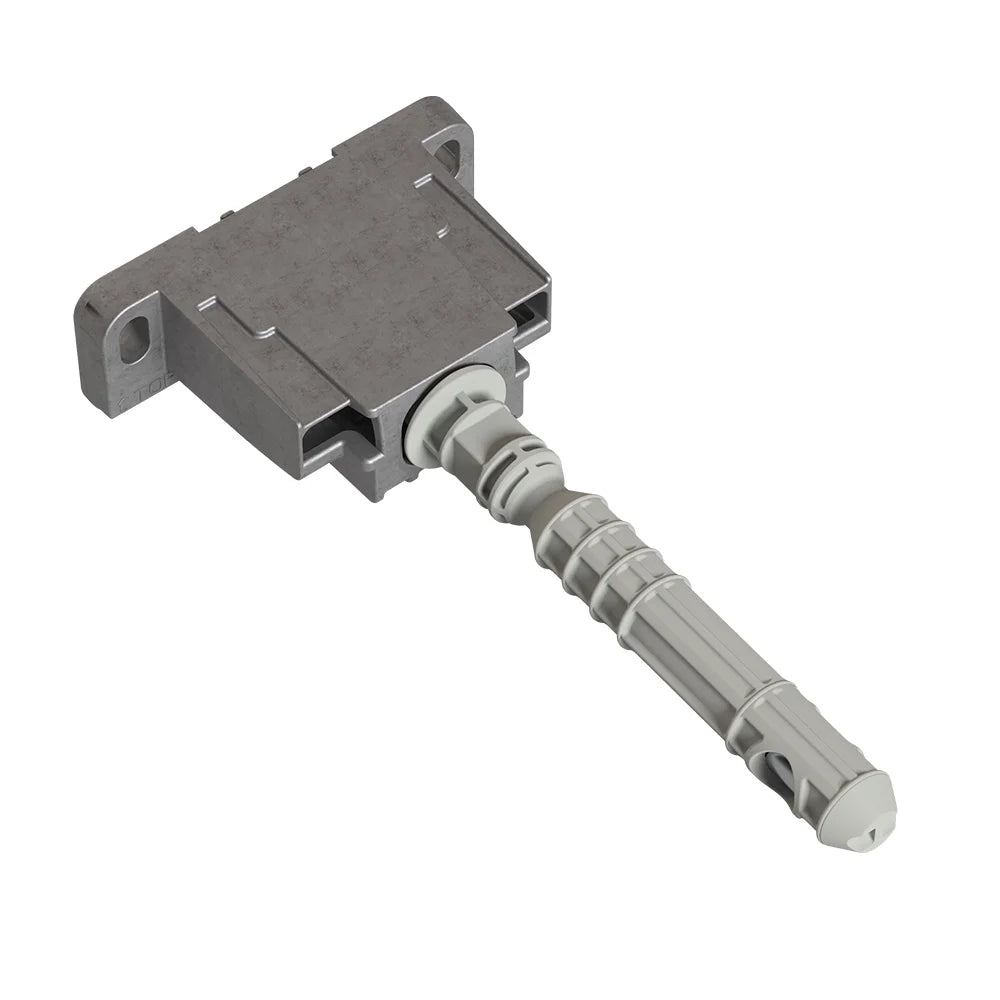

Een onzichtbare, verstelbare plankdrager voor dikkere wandplanken. De Triade Maxi biedt ruimte om de plank na montage in hoogte, zijwaarts en in helling uit te lijnen.
Uit voorraad leverbaar
Wij verzenden van dinsdag t/m vrijdag.
Productinformatie
De getoonde prijs is per stuk, inclusief btw. Kies bij het bestellen het aantal dragers dat je nodig hebt. Een houten plank is niet inbegrepen.
Specificaties
| Uitvoering technisch datablad | Triade Pro Maxi, artikel 1623003000 |
|---|---|
| Minimale plankdikte volgens datablad | 40 mm |
| Plankbreedte volgens datablad | 160–400 mm, gemeten vanaf de muur |
| Penlengte / diameter | 150 mm / Ø14 mm |
| Hartafstand drager | 62 mm |
| Hoogte- / zijverstelling | ±2 mm / ±2,5 mm |
| Hellingverstelling | +3° / −1° |
| Midden bevestiging | 3,5 mm boven de aangegeven middellijn; zie montagehandleiding |
Montage met een bracket
Bij onze wandplanken gebruiken we de Maxi voor een breedte van 170–350 mm. Vanaf 250 mm passen we een extra muurbeugel (bracket) toe. De beugel geeft een stabielere muurbevestiging en vraagt om een bijpassende uitsparing in de plank. De montagepagina bevat de uitleg voor montage zonder en met bracket.
De technische PDF beschrijft de Triade Pro Maxi en de bijpassende bracket 16215030ZN.
Draagkracht en aantal dragers
Het Triade Pro Maxi-datablad vermeldt 40 kg per paar bij een plank van 400 mm breed (vanaf de muur). Dit is geen waarde per drager. Bekijk de belastingsgrafiek voor andere plankmaten en houd rekening met de muur en bevestigingsmiddelen.
Verdeel de belasting over de plank en neem het eigen gewicht van de plank mee. Bekijk ook onze uitleg over draagkracht.
Monteren
De plank moet zijn voorzien van de juiste boringen en uitsparingen. Teken de dragers nauwkeurig af, bevestig ze aan een geschikte muur en stel de plank waterpas. Volg daarbij de volledige montagehandleiding voor de Triade Maxi.
Voor muurmontage vermeldt onze handleiding per drager twee schroeven van Ø5 mm met een minimale lengte van 60 mm en twee bijpassende pluggen. Schroeven en pluggen zijn niet inbegrepen; kies ze passend bij de muur. Benodigd gereedschap: waterpas, potlood, boormachine, schroevendraaier en het stelgereedschap uit de handleiding.
